Addierer
Autor:
Irene Kramer-Schwenk
Irene Kramer-Schwenk
eine Schaltung mit einem Operationsverstärker zur Addition von analogen Spannungen, die aus einem invertierenden Verstärker mit mehreren Eingängen besteht. Für die Ausgangsspannung Ua eines Addierers mit drei Eingängen gilt:
.
Hierbei ist vereinfachend ein idealer Operationsverstärker angenommen.

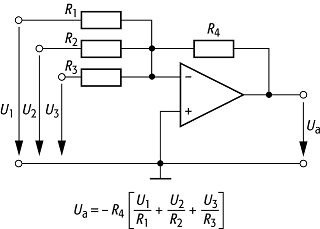

Addierer: Schaltbild.
